截止閥工作原理（圖）

來源：www.rctgw.com作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:39

截止閥(Globe Valve）啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動從而達到啟閉，截止閥只能作全開和全關，不能作調節和節流。在管路中主要用來做切斷介質，結構簡單，易于安裝，操作方便，通道流暢，流阻數小，結構簡單等特點。

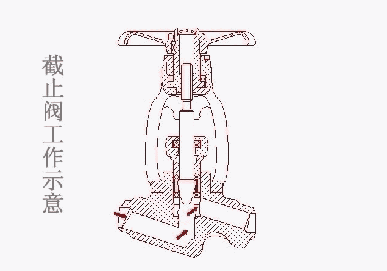

截止閥工作原理（圖）

A、開啟過程

1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

B、關閉過程

1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90°。

3快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。

4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

截止閥結構原理
截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。

1、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。

2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。

5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

6、密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

7、閥門口徑DN50以下的閥體、閥蓋是模鍛件、DN65以上的閥體、閥蓋是鑄鋼件。

8、閥體與閥蓋的連接形式各有不同、夾箍銷軸式連接、法蘭墊片連接和自密封螺紋連接。

9、閥座、閥瓣密封面均采用等離子噴焊或堆焊鈷鉻鎢硬質合金，密封面硬度高、耐磨、抗擦傷、使用壽命長。

10、閥桿材料為滲氮鋼、滲氮后的閥桿表面硬度高、耐磨、抗擦傷、同時防腐蝕、使用壽命長。
