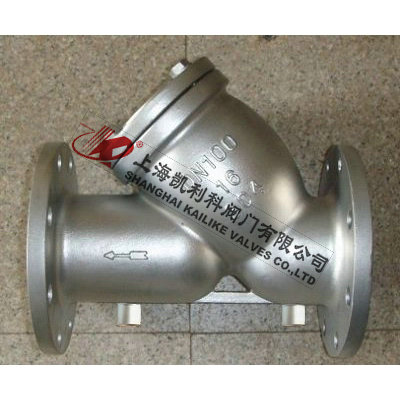

BY41H夾套保溫過濾器
BY41H夾套保溫過濾器是用于水、油、氣、瀝青等管路和各種設備上不可缺少的一種保溫裝置，通常安裝在減壓閥、泄壓閥、定水位器或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。夾套保溫過濾器具有結構簡單，阻力小，排污方便等優點。
|
產品名稱： |
夾套保溫過濾器 |
產品型號： |
BY41H |
|
公稱通徑： |
DN40～DN450 |
濾網材料： |
不銹鋼 |
|
工作壓力： |
1.6MPa～6.4MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-20ºC～+450ºC |
功能作用： |
過濾管道中的雜質 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
易結晶流體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
BY41H夾套保溫過濾器是用于水、油、氣、瀝青等管路和各種設備上不可缺少的一種保溫裝置，通常安裝在減壓閥、泄壓閥、定水位器或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。夾套保溫過濾器具有結構簡單，阻力小，排污方便等優點。在閥體外部焊裝有金屬夾套，并設有夾套接口，可涵入蒸氣或其它過熱氣體，以保護閥內介質不會在常溫下凝固或結晶。同一規格口徑的情況下，保溫型過濾器的連接尺寸要比Y型過濾器大一到兩個規格。
結構特點
1、夾套保溫過濾器具有結構簡單，阻力小，排污方便等優點。
2、在閥體外部焊裝有金屬夾套，并設有夾套接口。
3、可涵入蒸氣或其它過熱氣體，以保護閥內介質不會在常溫下凝固或結晶。
性能規范:
|
型號 |
連接形式 |
公稱壓力MPa |
試驗壓力MPa |
工作壓力MPa |
殼體材料 |
過濾網材料 |
適用介質 |
|
BY41H-10 |
法蘭 |
1.0 |
1.1 |
1.0 |
灰鑄鐵 |
1.1 |
水、油和氣等 |
|
BY41H-16 |
法蘭 |
1.6 |
1.76 |
1.6 |
球墨鑄鐵 |
1.76 |
|
BY41H-25 |
法蘭 |
2.5 |
2.75 |
2.5 |
碳鋼 |
2.75 |
外形結構圖
主要外形尺寸
|
口徑DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
BY41H |
L |
200 |
220 |
260 |
280 |
320 |
350 |
380 |
495 |
595 |
640 |
700 |
800 |
850 |
|
H |
100 |
130 |
165 |
195 |
230 |
300 |
335 |
420 |
500 |
580 |
640 |
700 |
790 |
聲明：【BY41H夾套保溫過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的BY41H夾套保溫過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
