產品中心

ZZYP自力式蒸汽減壓閥

您的位置:閥門 - 減壓閥 - ZZYP自力式蒸汽減壓閥 更新時間:2025-07-09 08:07:27
ZZYP自力式蒸汽減壓閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業,科技創新,永不止步,與您攜手共創輝煌...

    • 產品描述
    • 在線詢價
    • 技術咨詢

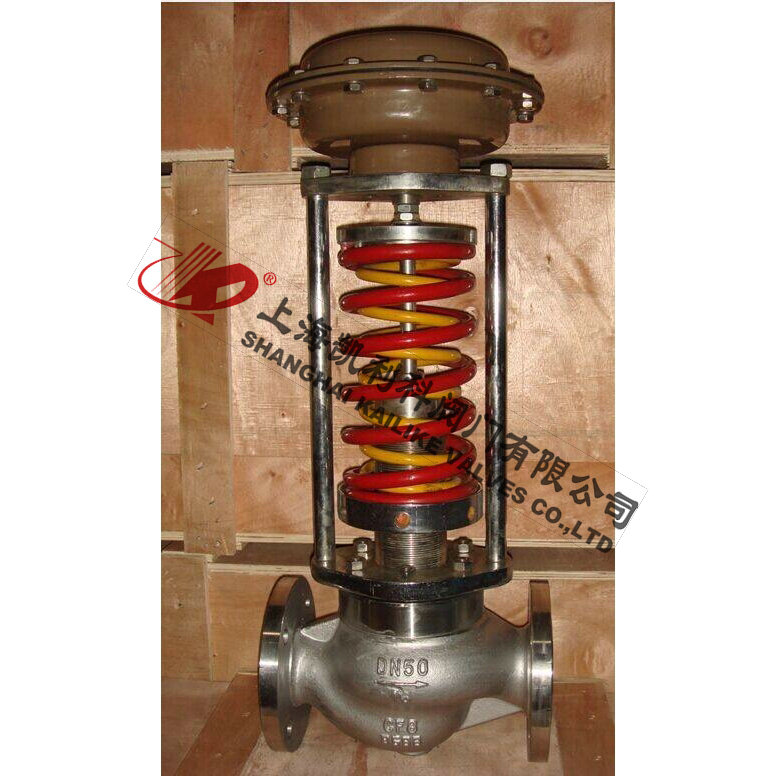

    ZZYP自力式蒸汽減壓閥ZZYP自力式蒸汽減壓閥

    ZZYP自力式蒸汽減壓閥無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。自力式蒸汽減壓閥具有動作靈敏,密封性好,壓力設定點波動力小等優點,廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。

    產品名稱: 自力式蒸汽減壓閥 產品型號: ZZYP
    公稱通徑: DN20~DN150 結構形式: 自力式(單座、雙座、套筒)
    公稱壓力: 1.6MPa~6.4MPa 連接方式: 法蘭
    適用溫度: -29ºC~+180ºC 驅動方式: 氣動
    閥體材質: 鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油品、蒸汽、液體 生產廠家: 上海凱利科閥門有限公司

    產品說明

    ZZYP自力式蒸汽減壓閥無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。自力式蒸汽減壓閥具有動作靈敏,密封性好,壓力設定點波動力小等優點,廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。

    產品結構

    ZZYP自力式蒸汽減壓閥系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)、三種結構;執行機構有薄膜式、活塞式二種;作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20~300;泄漏量等級有II級、IV級和VI級三檔;流量特性為快開;壓力分段調節從15~2500Kpa。可按需要組合滿足用戶工況要求。

    產品特點

    (1)自力式蒸汽減壓閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。
    (2)壓力分段范圍細且互相交叉,調節精度高。
    (3)壓力設定值在運行期間可連續設定。
    (4)對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。
    (5)橡膠膜片式檢測,執行機構測精度高、動作靈敏。
    (6)采用壓力平衡機構,使調節閥反應靈敏、控制精確。

    技術參數

    公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
    噪音衡量系數Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
    允許壓差
    (Mpa)
    PN16 1.6 1.5 1.2 1,0
    PN40 2.0
    閥蓋形式 標準型-17~+300℃、高溫型+300℃~+450℃
    壓蓋型式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
    閥芯形式 單座、套筒型閥芯
    流量特性 線性

    執行器參數

    有效面積(cm ) 32※ 80 250 630
    壓力設定范圍(MPa) 0.8~1.6 0.1~0.6 0.015~0.15 0.005~0.035
    0.3~1.2 0.05~0.3 0.01~0.07
    保證壓力閥正常工作的
    最小壓差△Pmin(MPa)
    ≥0.05 ≥0.04 ≥0.01 ≥0.005
    允許上下膜室之間最大壓差(MPa) 2.0 1.25 0.4 0.15
    材料 膜蓋:鋼板鍍鋅; 膜片:EPDM或FKM夾纖維
    控制管線、接頭 銅管或鋼管10×1; 卡套式接頭:R1/4"
    注:※該有效面積所對應的壓力設定范圍不適用于DN150-250。

    性能指標

    設定值偏差 ±8%
    允許泄露量
    (在規定實驗條件下)
    硬密封 4×0.01%閥額定容量
    軟密封 DN15~50 DN65~125 DN150~250
    10氣泡/min 20氣泡/min 40氣泡/min

    工作溫度

    公稱通徑 15~125mm 150~250mm
    密封型式 硬密封 ≤150℃ ≤140℃
    冷卻罐≤200℃ 冷卻罐和加長件≤200℃
    冷卻罐和散熱片≤350℃ ※ 冷卻罐和加長件≤300℃ ※
    軟密封 ≤150℃
    注:※表示該閥允許工作溫度,僅當介質為蒸汽時有效,且耐溫至350℃需選用PN40的閥體。

    零件材料

    材料代號 C(WCB) P(304) R(316)
    主要
    零件
    閥體 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
    閥芯、閥座 1Cr18Ni9Ti(304) 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
    閥桿 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    膜片 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
    膜蓋 A3、A4鋼涂四氟乙烯
    填料 聚四氟乙烯、柔性石墨
    彈簧 60Si2Mn
    導向套 HPb59-1

    外形結構圖



    主要外形尺寸

    公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    法蘭接管尺寸(B) 383 512 603 862 1023 1380 1800 2000 2200
    法蘭端間距(L) 150 160 180 200 230 290 310 350 400 480 600 730 850
    壓力調節范圍(KPa) 15-140 H 475 520 540 710 780 840 880 915 940 1000
    A 280 308
    200-500 H 455 500 520 690 760 800 870 880 900 950
    A 230
    120-300 H 450 490 510 680 750 790 860 870 890 940
    A 176 194 280
    480-1000 H 445 480 670 740 780 850 860 880 930
    A 176 194 280
    600-1500 H 445 570 600 820 890 950 1000 1100 1200
    A 85 96
    1000-2500 H 445 570 600 820 980 950 1000 1100 1200
    A 85 96
    大約重量(Kg) 26 37 42 72 90 114 130 144 180 200 250
    導壓管接口螺紋 M16X1.5

    聲明:【ZZYP自力式蒸汽減壓閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的ZZYP自力式蒸汽減壓閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
