HG5-89不銹鋼放料閥

您的位置:閥門 - 放料閥 - HG5-89不銹鋼放料閥 更新時間:2025-07-09 08:07:27
HG5-89不銹鋼放料閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業,科技創新,永不止步,與您攜手共創輝煌...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    HG5-89不銹鋼放料閥HG5-89不銹鋼放料閥

    HG5-89不銹鋼放料閥主要用于反應器,儲罐和其他容器的底部排料,借助于閥門底部法蘭焊接于儲罐和其他容器的底部,因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要,放底結果設計為平底,閥體為V型,并提供提升和下降兩種工作方式的閥瓣。

    產品名稱: 不銹鋼放料閥 產品型號: HG5-89
    公稱通徑: DN25~DN200 結構形式: 上展式、下展式
    公稱壓力: 1.6MPa~2.5MPa~4.0MPa 連接方式: 法蘭
    適用溫度: -29ºC~+425ºC 驅動方式: 手動、氣動、電動
    閥體材質: 鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 顆粒狀物料、結晶顆粒、其他物料等 生產廠家: 上海凱利科閥門有限公司

    產品說明

    HG5-89不銹鋼放料閥主要用于反應器,儲罐和其他容器的底部排料,借助于閥門底部法蘭焊接于儲罐和其他容器的底部,因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要,放底結果設計為平底,閥體為V型,并提供提升和下降兩種工作方式的閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈,在開啟閥門瞬間,可以保護閥體不被介質沖刷、腐蝕,并對密封圈進行特種處理,使表面硬度達到HRC56~62,具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊接有硬質合金,密封面采用線密封,保證密封的可靠性,并可防止結疤。同時,采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。

    標準規范

    1.設計制造標準按GB/T12235-2007
    2.結構長度標準按企業標準
    3.法蘭連接按JB/T79-94,GB/T9113 HG20592-2009等
    4.試驗與檢驗按GB/T13927-2008

    上展式與下展式區分

    放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料,閥門采用法蘭或對接焊與設備連接并位于其底部,消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式、柱塞式三種結構形式;上展式用于有攪拌器(除框式錨式)的反應釜放料;而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料,并進行特殊處理,使表面硬度達到HRC48~52,具有高耐磨、耐腐蝕的功能,保證了閥門的密封可靠性。廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

    看圖分析上展式與下展式

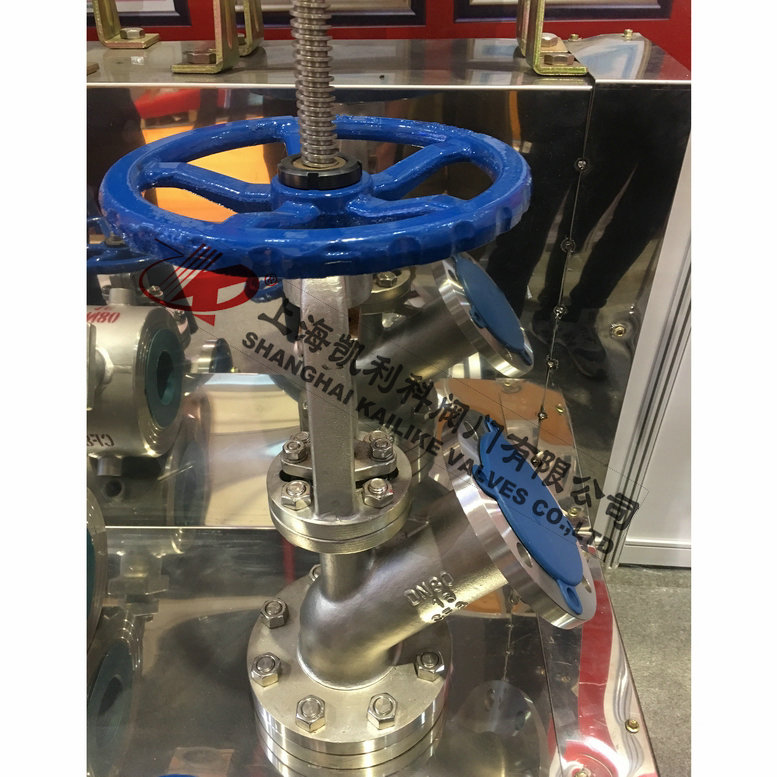

    不銹鋼上展式放料閥

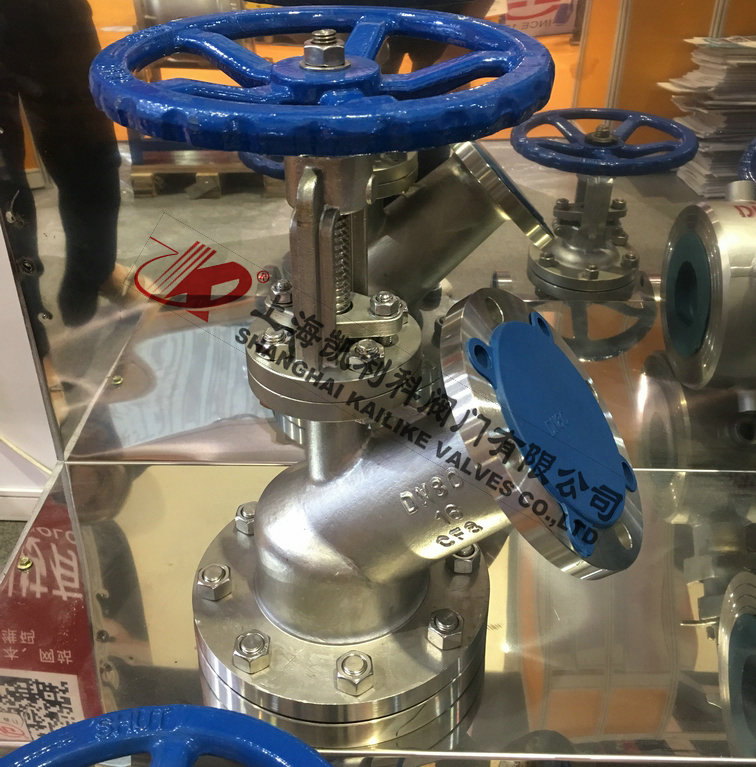

    不銹鋼下展式放料閥

    上展式螺桿直接穿過手輪上下運動閥芯頂進容器
    下展式螺桿隨手輪上下運動閥芯不上容器
    底部細節
    底部細節

    主要零件材質

    零件名稱 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
    閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
    閥桿 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
    閥瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
    墊片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
    螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

    外形結構圖

    主要外形尺寸(上展式)

    DN 上法蘭 上法蘭 下法蘭 密封座
    D1 D2 D3 D4 D5 D6
    25 115 80 115 85
    32 135 100 135 100
    40 145 110 145 110 80 60
    50 165 125 160 125 85 70
    65 180 145 180 145 130 85
    80 195 160 195 160 135 95
    100 215 180 215 180 160 130
    125 245 210 245 210 160 140
    150 280 240 280 240 185 165
    200 335 295 335 295 / /

    主要外形尺寸(下展式)

    DN 上法蘭 上法蘭 下法蘭 密封座
    D1 D2 D3 D4 D5 D6
    25 115 85 135 100 70 40
    32 135 100 145 110 75 55
    40 145 110 160 125 85 65
    50 165 125 180 145 100 70
    65 180 145 195 160 135 90
    80 195 160 215 180 155 130
    100 215 180 245 210 180 135
    125 245 210 280 245 195 145
    150 280 240 335 295 210 185
    200 335 295 405 355

    聲明:【HG5-89不銹鋼放料閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的HG5-89不銹鋼放料閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
